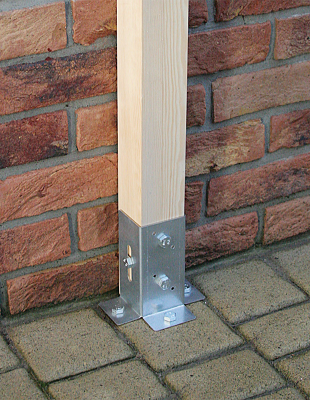

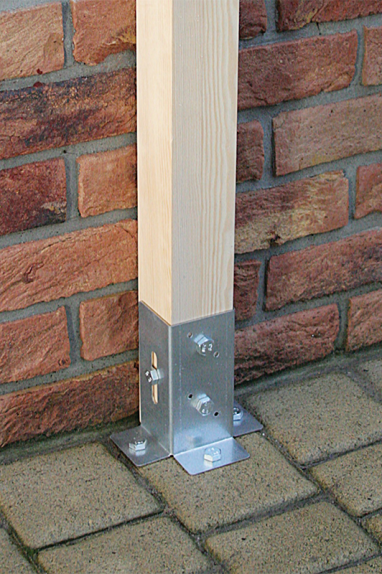

Zastosowanie: Ułatwia montaż elementów drewnianych z betonem, zapewnia odpowiednią dylatację drewna od podłoża. Materiał: DX51D + Z275. Grubość: 1,5mm; 2,0mm. Mocowanie: Gwoździe pierścieniowe ANCHOR fi 4; Wkręty do drewna fi 6, fi 10; Śruby M6, M10, Kotwy do betonu M6, M10.

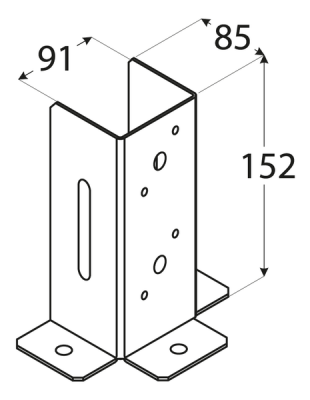

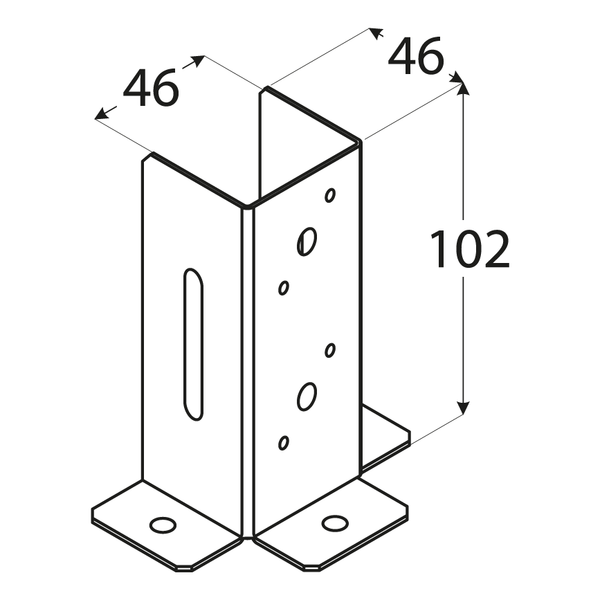

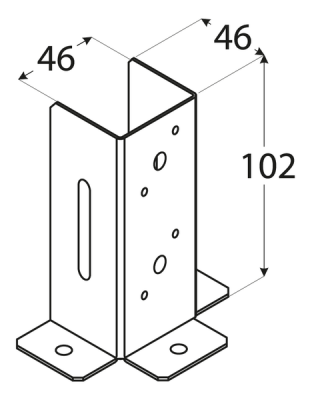

| Symbol | Art. No | Grubość | a | b | c | Powłoka | Rysunek | Certyfikat |
|---|---|---|---|---|---|---|---|---|
| PSP DX 45 | 4851 | 1,5 | 46 | 102 | 41 | blacha Z275 |
|
|
| PSP DX 70 | 4852 | 2,0 | 71 | 154 | 67 | blacha Z275 |
|
|
| PSP DX 90 | 4853 | 2,0 | 91 | 154 | 87 | blacha Z275 |
|
|
| PSP DX 100 | 4854 | 2,0 | 101 | 154 | 91 | blacha Z275 |
|
|
| PSP DX 120 | 4855 | 2,0 | 121 | 154 | 107 | blacha Z275 |
|
|
| PSP DX 140 | 4856 | 2,0 | 140 | 154 | - | blacha Z275 |
|
|
| PSP DX 150 | 4857 | 2,5 | 150 | 154 | - | blacha Z275 |
|
Blacha zimnowalcowana z nałożoną obustronnie powłoką cynku ogniowego o wadze nie niższej niż 275 g/m2 i grubości ok. 20 μm. Najczęściej jeszcze pokryta cienką warstwą filmu olejowego dodatkowo zabezpieczającego warstwę cynku przed utlenieniem. Boki wyrobów po wykrawaniu nie posiadają warstwy cynkowej, ale nie ma to wpływu na ochronę antykorozyjną całego wyrobu.

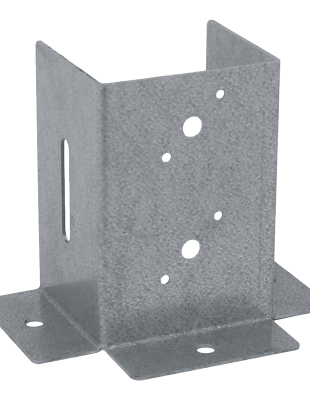

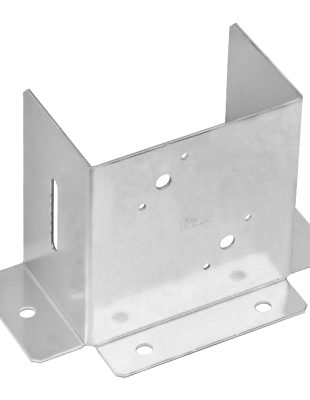

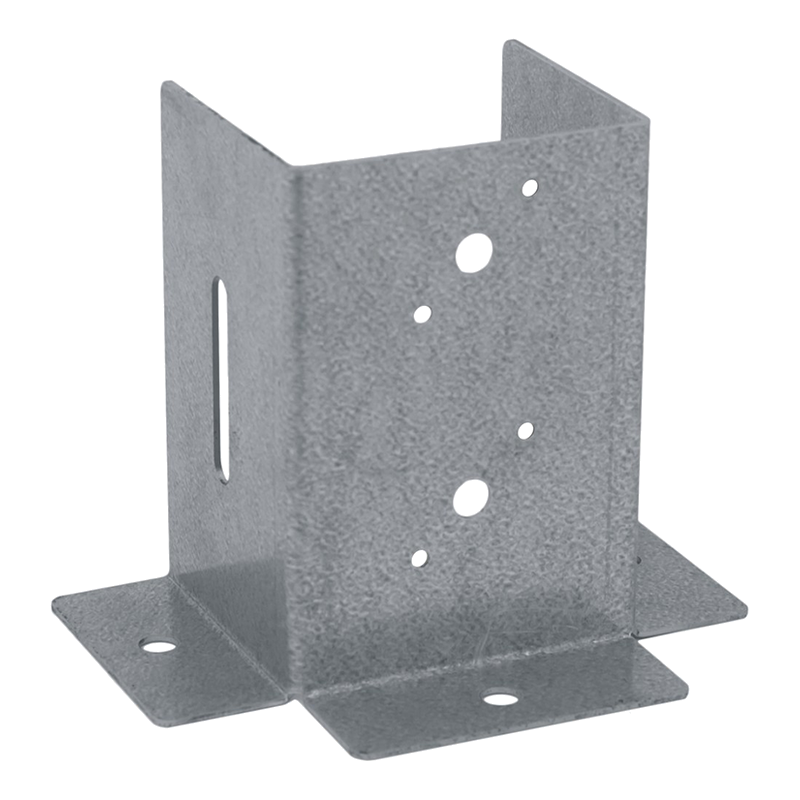

Zdjęcia
